硅胶按键设计要点(二)
本文从以下几个方面阐述设计要点
1. 硅胶按键结构、参数及作用
2. 硅胶按键力学特性
3. 硅胶按键导电粒
4. 提高硅胶按键可靠性方法
5. 特制硅胶按键介绍
6. 陆凯橡塑制品厂硅胶按键系列表
7. 橡胶原料特性表
第二节 硅胶按键的力学性能
硅胶按键主要的力学参数有:
荷重:也称按压力,作用力,触发力。是操作者对按键施加的力,这时是按钮是向PCBA方向移动。
荷重有专业的荷重仪测试。
回弹力:也称恢复力。当撤销荷重时,驱使按键回弹至原位的力。需要通过回弹曲线仪测试。
接触力:当按压按钮至底部时,导电黑粒与PCBA接触时按键上施加的力。需要通过回弹曲线仪测试。
行程:在原位时,导电黑粒与PCBA之间的距离称之为行程。普通卡尺即可测量。

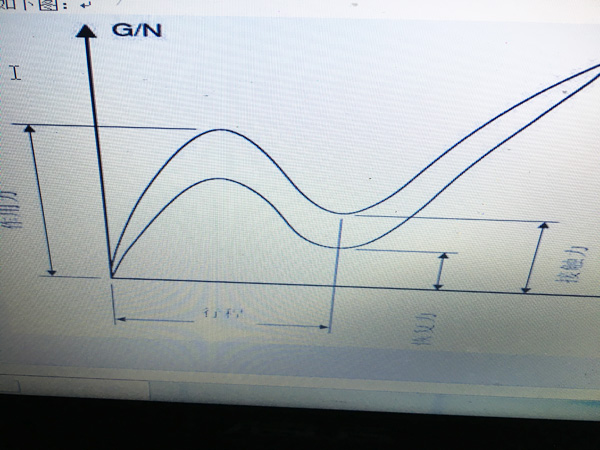

相互的关系如下图:
